Pengindeks Kamera Pemosisian Intermiten

Apa itu Pengindeks Kamera Pemosisian Intermiten?

Pengindeks kamera pemosisian intermiten adalah perangkat kontrol gerakan mekanis yang mengubah masukan putaran berkelanjutan menjadi gerakan keluaran berhenti-dan-bergerak (intermiten) dengan waktu yang tepat, menggunakan profil bubungan kaku untuk menentukan stasiun pemosisian yang tepat tanpa bergantung pada kontrol umpan balik elektronik. Ini memberikan akurasi pemosisian yang sangat dapat diulang dan dibatasi secara mekanis, disesuaikan dengan-proses otomatis berkecepatan tinggi yang memerlukan pengindeksan stasiun-ke-stasiun secara konsisten.

Struktur

Perangkat ini terdiri dari bubungan-mesin presisi (tipe cakram, silinder, atau globoidal) yang dipasang pada poros masukan, menara keluaran yang dilengkapi dengan rol atau bantalan pengikut bubungan-yang mengikuti profil kontur bubungan, dan rumah kaku yang menopang kedua poros pada bantalan-presisi tinggi. Saat poros masukan berputar terus menerus, profil bubungan menggerakkan pengikut melalui segmen diam (diam) dan indeks (gerak) yang ditentukan dalam setiap putaran, menghasilkan pemosisian keluaran terputus-putus yang tepat dan berulang.

Pertimbangan Seleksi

Faktor kuncinya meliputi jumlah stasiun indeks, sudut indeks, rasio waktu diam terhadap waktu gerak, keakuratan dan kemampuan pengulangan posisi, torsi keluaran dan kapasitas inersia beban, jenis kurva gerak (sinus termodifikasi, trapesium) untuk akselerasi/deselerasi yang mulus, dan kecepatan masukan maksimum yang diperbolehkan. Karakteristik beban dan laju siklus yang diperlukan harus disesuaikan secara cermat dengan desain bubungan untuk menghindari getaran berlebihan, kebisingan, atau keausan dini.

Aplikasi

Pengindeks kamera pemosisian intermiten digunakan dalam mesin pengemasan, jalur otomasi perakitan, sistem pembotolan dan pelabelan, peralatan transfer putar, dan stasiun pengambilan-dan-tempat yang memerlukan pemosisian intermiten yang akurat dan berulang pada laju siklus kecepatan-tinggi yang konsisten.

Pertimbangan Instalasis

Penyelarasan yang tepat antara poros masukan bubungan dan menara keluaran sangat penting untuk menjaga akurasi pengikatan pengikut dan mencegah keausan dini. Basis pemasangan harus kokoh dan-bebas getaran untuk menjaga presisi pengindeksan. Pelumasan harus diverifikasi sebelum memulai, dan preload/backlash pengikut harus diperiksa dan disesuaikan sesuai spesifikasi pabrikan selama commissioning untuk memastikan posisi yang mulus dan akurat.

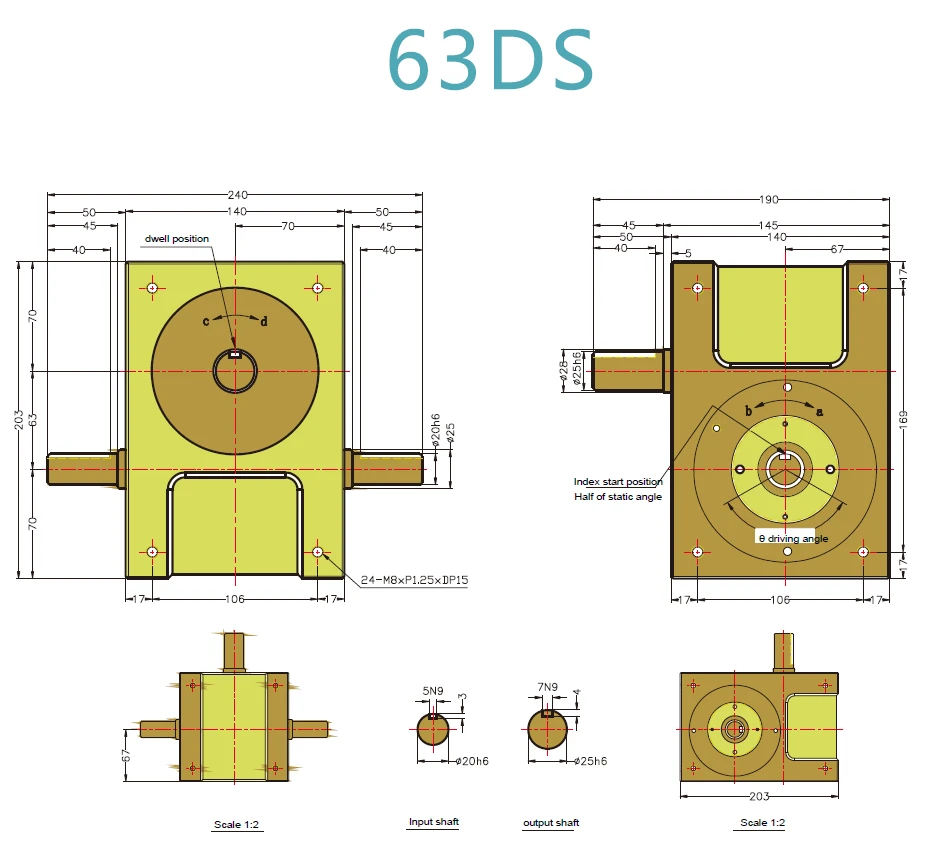

Di sini, di halaman ini, kami memperkenalkan 63 DS Cam Indexers dari TallMan Robotics,

Anda akan melihat lembar data, gambar produksi, video sebagai berikut:

Anda juga dipersilakan untuk menonton lebih banyak proyek atau mengunjungi galeri video kami melalui Youtube:https://www.youtube.com/@tallmanrobotics

Pertanyaan Umum:

1. Bagaimana cara mencocokkan flensa di ujung masukan pengindeks bubungan dan flensa di ujung keluaran motor?
Anda mencocokkannya melalui kopling fleksibel atau adaptor flensa. Flensa motor (misalnya, NEMA atau IEC) terhubung ke poros input pengindeks. Jangan menyambungkan flensa secara langsung. Sebagai gantinya, gunakan kopling yang mengkompensasi ketidaksejajaran kecil. Pelat adaptor flensa dengan lubang pilot yang dibuat dengan mesin presisi memastikan koaksialitas antara motor dan poros pengindeks. Ini melindungi kamera internal pengindeks dari tekanan.

2. Apakah spesifikasi antarmuka flensa dari berbagai merek pembagi bersifat universal?
Tidak, itu tidak universal. Setiap pabrikan (misalnya Sankyo, Camco, TallMan Robotics, TechMan Automation) menggunakan desain eksklusif untuk pola baut, diameter pilot, dan ketebalan flensa. Meskipun beberapa model mungkin cocok secara kebetulan, Anda tidak dapat mengasumsikan kompatibilitasnya. Selalu lihat gambar dimensi spesifik dari lembar data masing-masing merek. Pelat adaptor diperlukan untuk memasang komponen dari produsen berbeda ke satu mesin.

3. Apakah ketebalan flensa pembagi torsi tinggi akan bertambah? Berapa kenaikannya?
Ya, ketebalan flensa meningkat seiring dengan nilai torsi untuk menangani beban vertikal dan radial yang lebih besar tanpa melenturkan. Meskipun nilai pastinya berbeda-beda tergantung model, ketebalannya sebanding dengan kapasitas beban. Misalnya, flensa pada model-tugas berat 250DF jauh lebih tebal dibandingkan model-tugas ringan 60DF. Angka yang tepat memerlukan pemeriksaan lembar spesifikasi pabrikan.

4. Apakah metode sambungan antara flensa dan ujung keluaran pengindeks cam dilas atau dipasang dengan baut?
Ini adalah pemasangan baut, bukan pengelasan. Flensa keluaran merupakan bagian integral dari rakitan poros keluaran pengindeks. Anda mengencangkan meja putar atau memuat langsung ke flensa ini menggunakan-lubang yang sudah dibor dan disadap. Pengelasan akan merusak presisi-flensa tanah, menyebabkan kerusakan bantalan internal, dan membuat pembongkaran di masa mendatang tidak mungkin dilakukan. Selalu gunakan torsi baut yang direkomendasikan pabrikan.

5. Apakah ukuran flensa pengindeks kamera ultratipis-dibatasi oleh strukturnya? Berapa spesifikasi maksimalnya?
Ya, desain ultra-tipis (tipe DA) membatasi ukuran flensa. Nomor model (misalnya, 70DA, 90DA) menunjukkan jarak tengah antara poros masukan dan keluaran, yang secara langsung menentukan diameter maksimum flensa. Spesifikasi maksimum dalam katalog umum adalah model 450DA. Model ini menawarkan kapasitas beban terbesar dalam struktur yang sangat-tipis dan ringkas yang dirancang untuk aplikasi dengan ruang{10}}terbatas.
